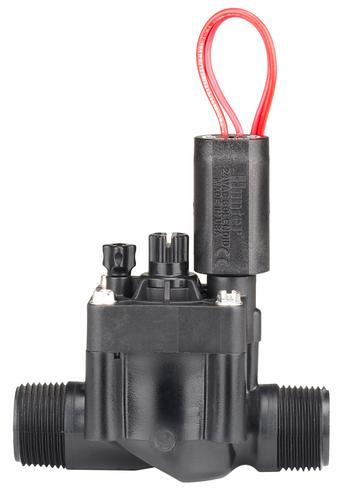

Hunter PGV-101-MM-B — elektromagnetický ventil s reguláciou prietoku pre profesionálne zavlažovacie systémy
Hunter PGV-101-MM-B je membránový elektromagnetický ventil zo série PGV s pripojením 1" BSP vonkajší závit × vonkajší závit (M × M) a vstavanou reguláciou prietoku. Konštrukcia z odolného, korózii a UV žiareniu odolného PVC zabezpečuje dlhodobú prevádzkovú spoľahlivosť. Ventil je osadený dvojitou lemovanou membránou, ktorá eliminuje netesnosti. Cievka 24 V AC je spoločná pre všetky ventily Hunter. Inovatívny dizajn cievky s reverzným prietokom chráni ventil pred tlakovými rázmi. Štyri skrutky vrchnáku sú kompatibilné s krížovým, plochým skrutkovačom aj nástrčným kľúčom, čo uľahčuje servis v teréne. Každý ventil Hunter je 100% testovaný vodou vo výrobnom závode pred expedíciou.
Modely PGV-101 s reguláciou prietoku
Fialový kľúč pre úžitkovú vodu
Kompatibilita s Accu-Sync regulátormi tlaku
Kľúčové výhody
- 100% testovaný vodou vo výrobe. Overenie funkčnosti každého kusu pred expedíciou.
- Vstavaná regulácia prietoku. Presné nastavenie maximálneho prietoku na každej sekcii bez externého regulátora.
- Dvojitá lemovaná membrána. Pre elimináciu netesností, nožový okraj tela zabraňuje usadzovaniu nečistôt.
- Spoločné cievky pre všetky ventily Hunter (AC aj DC). Spoločnosť Hunter Industries využíva iba jeden typ AC a jeden typ DC solenoidu pre svoje ventily.
- Reverzný prietok cievkou. Chráni pred tlakovými rázmi v potrubí.
- Nevypadávajúce skrutky vrchnáka. Skrutky sa nestratia, servis bez špeciálneho náradia.
- Externý aj interný manuálny odvzdušňovací ventil. Manuálna aktivácia aj bez elektrického prúdu pri údržbe a testovaní.
Voliteľné príslušenstvo: Accu-Sync™ regulátor tlaku
Ak je tlak v systéme vyšší, než vyžadujú postrekovače na danej sekcii, trysky vytvárajú hmlistý rozptyl, ktorý vietor odnáša mimo zavlažovanú plochu. Hunter Accu-Sync je externý tlakový regulátor, ktorý sa nasadí priamo na cievku ventilu PGV — bez rezania potrubia, bez vypúšťania systému. Znižuje tlak na optimálnu hodnotu pre danú sekciu, zvyšuje rovnomernosť zavlažovania a znižuje spotrebu vody. K dispozícii sú tri modely: nastaviteľný ACCU-SYNC-ADJ (1,4 – 6,9 bar) a dva fixné — ACCU-SYNC-30 (2,1 bar pre spreje) a ACCU-SYNC-40 (2,8 bar pre rotory). Regulátor vyžaduje minimálny diferenčný tlak 1,0 bar medzi vstupom a požadovaným výstupom.
Prípady použitia
- Automatické zavlažovacie systémy verejnej zelene s malou výmerou.
- Rezidenčné projekty malej a strednej veľkosti.
FAQ
Aký je prevádzkový tlak a prietok elektromagnetického ventilu Hunter PGV-101-MM-B?

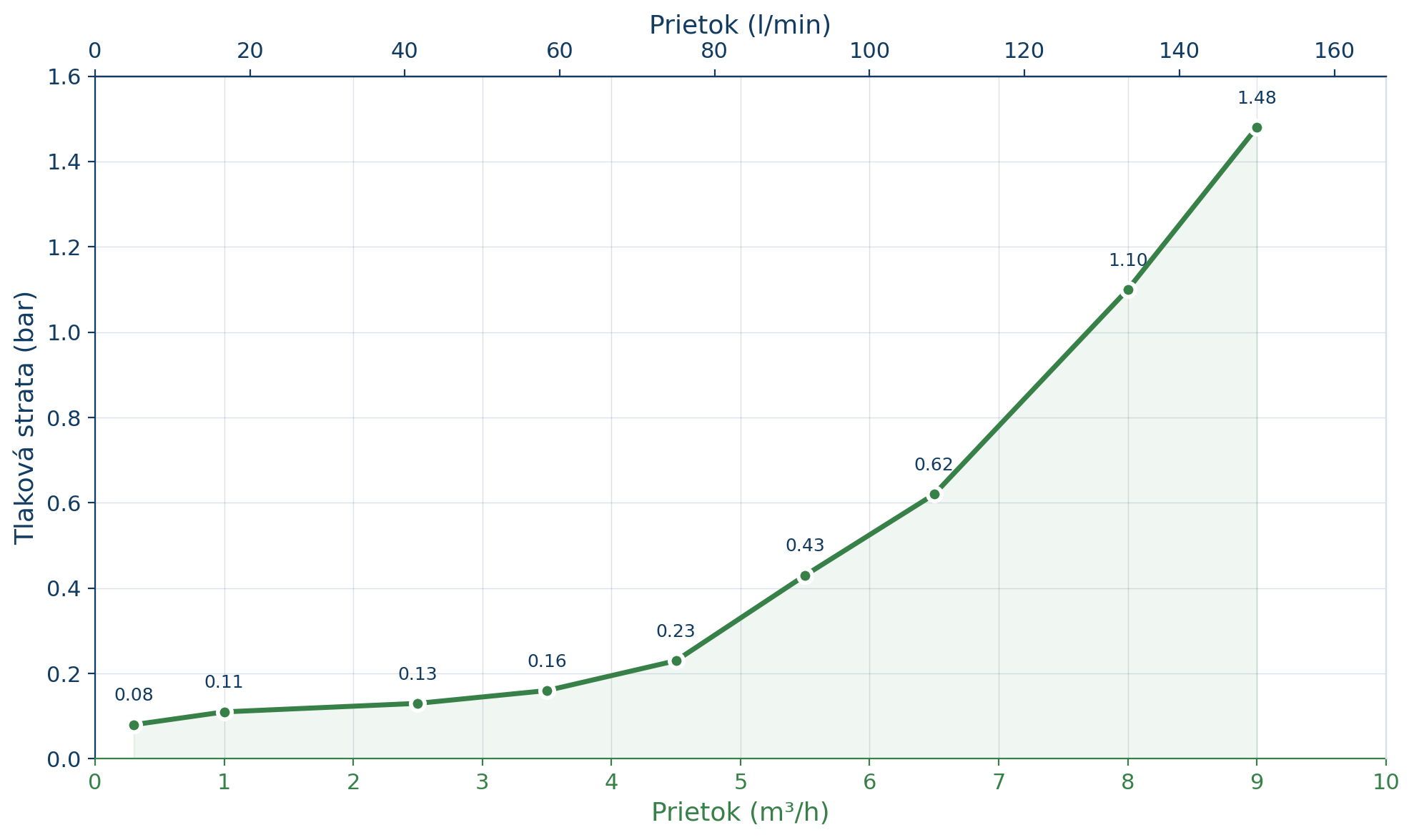

Odporúčaný prevádzkový tlak je 1,5 – 10 bar (150 – 1 000 kPa). Rozsah prietoku je 0,05 – 9 m3/h (0,7 – 150 l/min). Teplotná odolnosť ventilu je do 66 °C. Pri tlaku 4,5 m3/h je tlaková strata ventilu len 0,23 bar.
Je Hunter PGV-101-MM-B kompatibilný s ovládačom inej značky ako Hunter?
Áno. Cievka pracuje s napätím 24 V AC (370 mA inrush / 210 mA holding pri 50 Hz), čo je priemyselný štandard pre záhradné závlahové systémy. Ventil je kompatibilný s ovládačmi Hunter, Rain Bird, Toro, Irritrol a ďalšími značkami so štandardným 24 V AC výstupom. Voliteľne je dostupná DC cievka pre batériové ovládače.
Ako funguje regulácia prietoku na ventile Hunter PGV-101?
Regulácia prietoku je integrovaná do tela ventilu (modely s označením 101). Otáčaním regulačnej skrutky na vrchnáku ventilu nastavíte maximálny prietok prechádzajúci ventilom. Modely s označením 100 sú bez regulácie prietoku. Regulácia zvyšuje efektivitu celého systému.
Dá sa ventil Hunter PGV otvoriť manuálne bez elektriky?
Áno. Ventil disponuje externým aj interným manuálnym odvzdušňovacím ventilom (manual bleed), ktorý umožňuje rýchlu aktiváciu priamo na ventile bez elektrického napájania. Táto funkcia je užitočná pri uvádzaní systému do prevádzky, testovaní sekcií a servisnej údržbe.
Aké príslušenstvo je dostupné k ventilu Hunter PGV?
Voliteľné príslušenstvo zahŕňa: Accu-Sync regulátor tlaku (nastaviteľný 2,0 – 6,9 bar alebo fixný 2,1 / 2,8 bar), DC cievku pre batériové ovládače (P/N 458200) a kryt prípojky cievky (P/N 464322).
