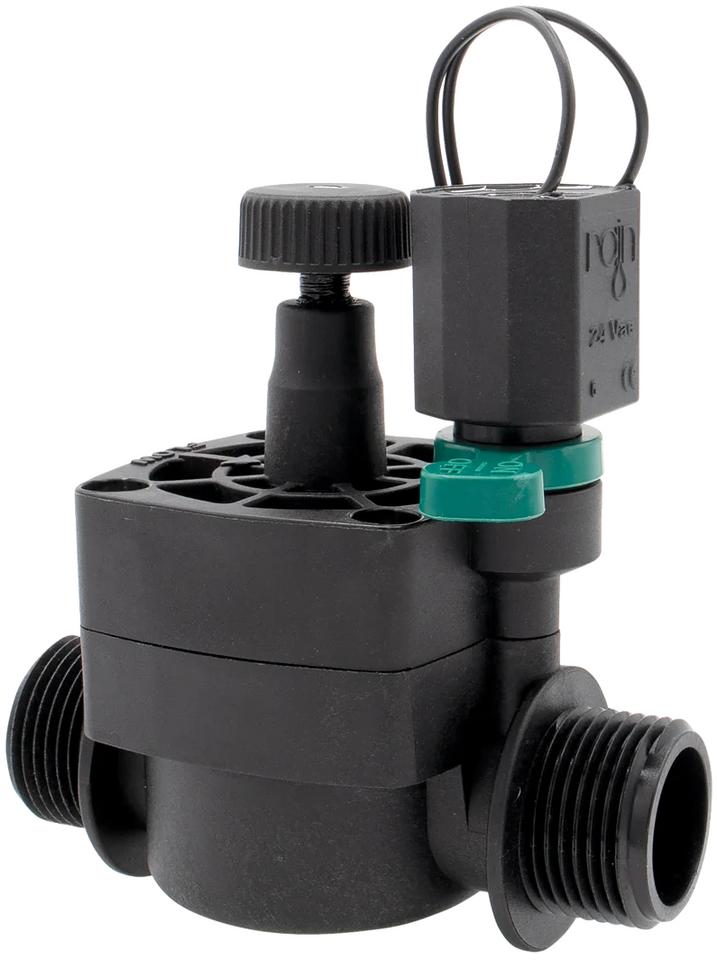

Elektromagnetické ventily Rain RN 154 FC

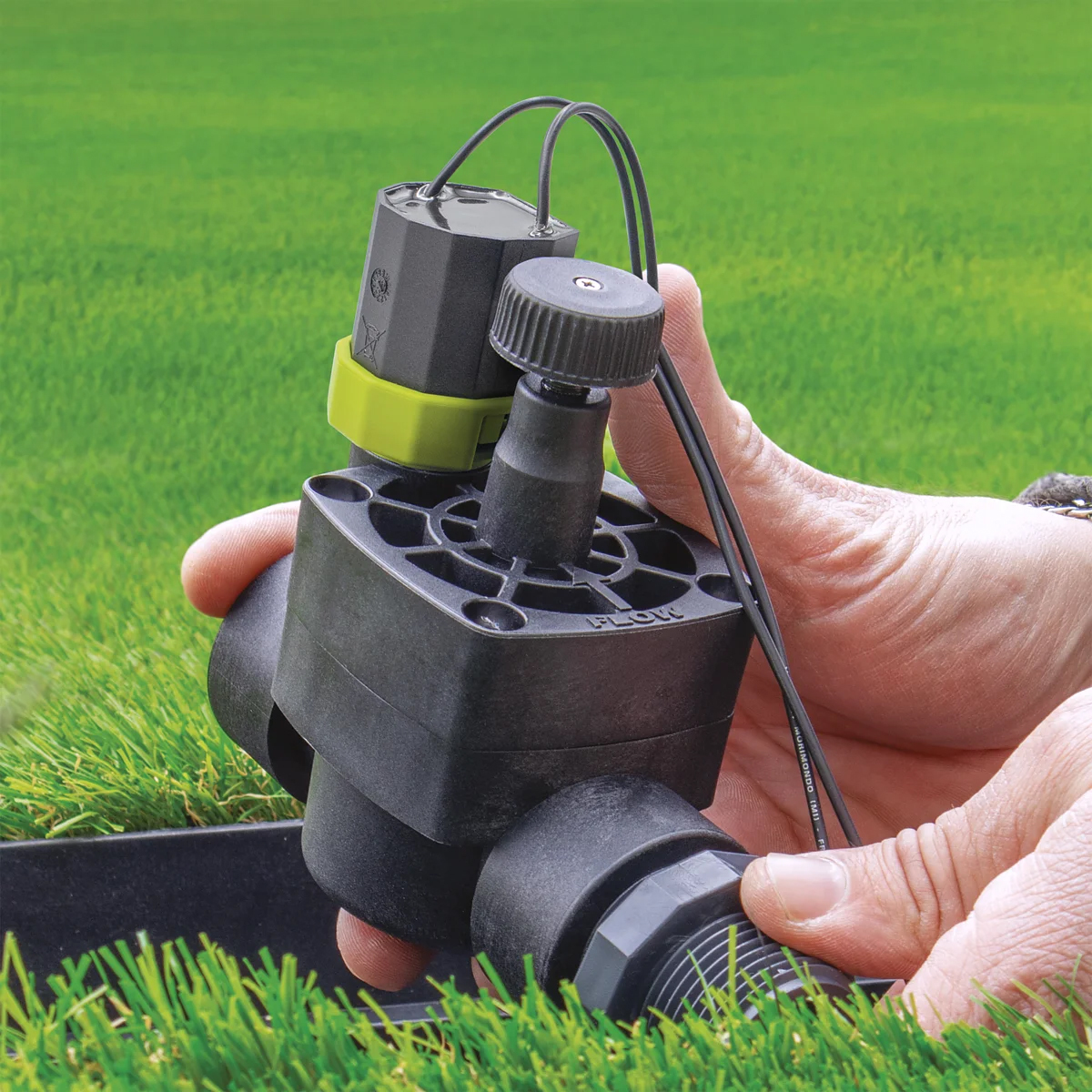

Elektromagnetický ventil Rain RN 154 FC je séria solenoidových ventilov s integrovanou reguláciou prietoku od talianskeho výrobcu Rain S.P.A. Séria pokrýva prietokový rozsah 15 – 150 l/min pri prevádzkovom tlaku 1 – 12 bar a je dostupná v 8 variantoch. Vďaka tomu pokrýva potreby od malých rezidenčných záhrad po rozsiahle komerčné a mestské závlahové systémy.
Kľúčové výhody a benefity
- Integrovaný regulátor prietoku (FC). Otočný prvok v hornej časti ventilu umožňuje plynulé zúženie prietokovej plochy a nastavenie optimálneho tlaku na postrekovačoch alebo kvapkovačoch konkrétnej sekcie. Nahrádza externý tlakový regulátor, v základnom stave je plne otvorený.
- Telo z PA 6 + 30 % sklených vlákien. Vysoká mechanická pevnosť, odolnosť voči UV žiareniu a chemická stálosť pri kontakte s mineralizovanou vodou. Tlaková trieda PN 12 (max. 15 bar) garantuje bezpečnú prevádzku aj na mestskom vodovode s vyšším tlakom.
- Ko-formovaná jednodielna membrána. Bez zvarových ani lepených spojov, čím eliminuje netesnosti na rozhraní materiálov. V kombinácii s integrovaným filtrom predlžuje životnosť ventilu aj pri menej kvalitnej vode.
- Dva napäťové varianty:
24 VAC - normálne zatvorený, pre sieťové ovládače, rozbeh 0,43 A / údržba 0,21 A.
9 VDC - latchingový, pre batériové jednotky — krátky impulz na otvorenie aj zatvorenie šetrí energiu batérií na celú sezónu. - Model 1" F so zástavbovou dĺžkou 11,2 cm. Priama zámeniteľnosť za ventily Hunter, Rain Bird a Toro na existujúcich rozdeľovačoch bez úpravy potrubia.
- Prevádzkový prietok 15 – 150 l/min. Jedno typové riešenie pre sprejové postrekovače, rotačné hlavy aj kvapkové linky.
- Zhoda s normou IEC 60730-1:2010.
Prípady použitia
- Automatické závlahové systémy rodinných záhrad — od malých po rozsiahlejšie inštalácie.
- Modernizácia existujúcich systémov (retrofit) — model 1" F (11,2 cm) priamo nahrádza konkurenčné ventily bez úpravy potrubnej infraštruktúry.
- Lokality bez elektrickej prípojky — verzia 9 VDC s batériovými riadiacimi jednotkami pre záhrady, vinice, chatové oblasti.
FAQ
Aký je rozdiel medzi elektromagnetickým ventilom Rain RN 154 FC 24 VAC a 9 VDC?
Varianta 24 VAC je normálne zatvorený ventil — riadiaca jednotka musí dodávať napätie po celú dobu zavlažovania. Vyžaduje sieťový ovládač pripojený na 230 V. Varianta 9 VDC je latchingová — riadiaca jednotka vyšle len krátky elektrický impulz na otvorenie a ďalší na zatvorenie. Funguje s batériovými ovládačmi, je vhodná pre lokality bez elektrickej prípojky a batérie vystačia na celú zavlažovaciu sezónu.
Je elektromagnetický ventil Rain RN 154 FC 1" F zameniteľný za ventily Hunter alebo Rain Bird?
Áno. Model RN 154 FC s pripojením 1" F má zástavbovú dĺžku 11,2 cm, čo zodpovedá bežným rozmerom ventilových šácht a rozdeľovačov používaných s ventilmi iných značiek s rovnakým pripojením. Výmena je možná priamo na existujúcom rozdeľovači bez úpravy potrubia.
Na čo slúži regulátor prietoku FC na elektromagnetickom ventile Rain RN 154?
Regulátor prietoku (Flow Control) je otočný prvok v hornej časti ventilu. Zúžením prietokovej plochy znižuje prevádzkový tlak v danej sekcii. Uplatní sa najmä pri kvapkových linkách a mikropostrekovačoch, ktoré vyžadujú nižší tlak (typicky 1,5 – 3 bar). Bez FC regulátora by bolo potrebné inštalovať samostatný tlakový regulátor pred každou sekciou. V základnom nastavení je regulátor plne otvorený.
Aké náhradné diely sú dostupné pre sériu Rain RN 154 FC a sú kompatibilné s RN 150 a RN 155?
Pre sériu RN 154 FC sú dostupné náhradné membrány (ko-formované, jednodielne) a cievky vo variantách 24 VAC aj 9 VDC. Cievky sú kompatibilné naprieč modelmi RN 150, RN 154 a RN 155 — pri výmene cievky nie je potrebné meniť celý ventil. Membrána sa vymieňa bez demontáže ventilu z potrubia.
Tlakové straty podľa prietoku a pripojenia (bar)
| Model | 15 l/min | 30 l/min | 45 l/min | 60 l/min | 75 l/min | 90 l/min | 105 l/min | 120 l/min | 135 l/min | 150 l/min |
|---|
| 3/4" F | 0,45 | 0,53 | 0,60 | 0,64 | 0,70 | 0,77 | 0,93 | 1,17 | 1,39 | 1,79 |
| 1" F | 0,29 | 0,30 | 0,40 | 0,39 | 0,39 | 0,44 | 0,37 | 0,50 | 0,67 | 0,79 |
| 1" M | 0,37 | 0,49 | 0,48 | 0,46 | 0,50 | 0,54 | 0,53 | 0,64 | 0,78 | 0,92 |
| 1" MxUN | 0,40 | 0,41 | 0,42 | 0,38 | 0,37 | 0,47 | 0,50 | 0,74 | 0,83 | 1,02 |
Technické parametre
| Výrobca |
Rain
|
| Značka |
Rain
|
| Model |
RN 154 24VAC W/FC - 1 "F
|
| Závit (") |
1
|
| Druh závitu |
M - vonkajší
|
| Regulácia prietoku |
Áno
|
| Cievka (V) |
24
|
| Prídržný prúd cievky (mA) |
210
|
| Spínací prúd cievky (mA) |
430
|
| Prevádzkový tlak (bar) |
1,0 - 12,0
|
| Prietok (l/min) |
30,0 - 150,0
|
| Materiál telesa |
PA 6 + 30 % sklených vlákien
|
| Teplotná odolnosť (°C) |
4 – 70 °C
|
