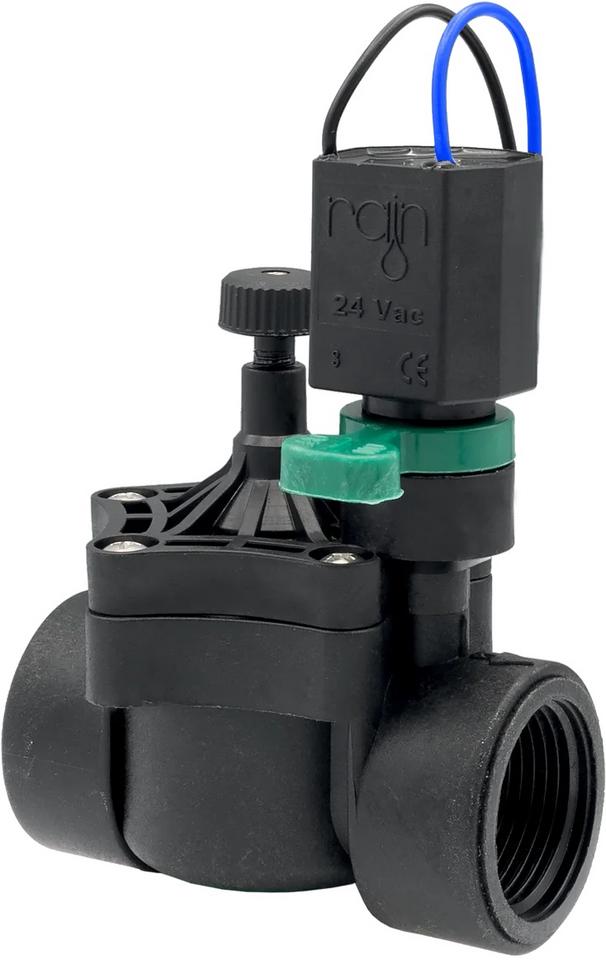

Elektromagnetický ventil Rain RN 150

Rain RN 150 je elektromagnetický ventil s pomalým uzatváraním, navrhnutý pre menšie rezidenčné závlahové systémy napojené na mestskú vodovodnú sieť. Telo ventilu je vyrobené z polyamidu PA 6 vystuženého 30 % sklenými vláknami a znáša pracovný tlak až 12 bar (klasifikácia PN 12, kusová tlaková skúška pri 14 bar). Jednodielna lisovaná membrána v kombinácii s progresívnou pružinou z nehrdzavejúcej ocele zabezpečuje tesné uzatváranie a dlhú životnosť. Samočistiaci regulačný kolík z nehrdzavejúcej ocele znižuje riziko upchania nečistotami. Pomalé uzatváranie eliminuje kladivový efekt a chráni celú závlahovú sieť pred tlakovými rázmi.

Séria RN 150 ponúka najširšiu škálu pripojení v portfóliu Rain: 1/2" vnútorný závit, 3/4" vonkajší aj vnútorný závit, 1" vonkajší aj vnútorný závit a 1" vonkajší × holendrový závit (MxUN). Napájanie solenoidu je 24 VAC (normálne zatvorený) alebo 9 VDC (latch), čo umožňuje použitie so sieťovými aj batériovými riadiacimi jednotkami.

Kľúčové výhody a benefity

• Telo z PA 6 + 30 % sklené vlákno. Odolnosť voči UV žiareniu, chemikáliám a mechanickému namáhaniu pri pracovnom tlaku až 12 bar.
• Pomalé uzatváranie. Eliminuje kladivový efekt, čím predlžuje životnosť potrubného systému a armatúr.
• Jednodielna lisovaná membrána s pružinou z nehrdzavejúcej ocele. Spoľahlivé tesné uzatváranie bez úniku vody.
• Samočistiaci regulačný kolík. Vyrobený z nehrdzavejúcej ocele.
• Najširšia škála pripojení v portfóliu Rain. Od 1/2" po 1" MxUN, vnútorné aj vonkajšie závity.
• Nízka energetická spotreba solenoidu 24 VAC. Spínací prúd 0,43 A, prídržný prúd 0,21 A.
• Kusová tlaková skúška pri 14 bar. Každý vyrobený kus je individuálne overený.
• Patentovaný Manifold systém (varianty MxUN). Výmena ventilu bez náradia za niekoľko sekúnd priamo z ventilovej šachty.


Prípady použitia

• Automatické zavlažovanie malých a stredných rezidenčných záhrad prietokom do 90 l/min.
• Závlahové systémy radových domov a menších bytových komplexov s obmedzeným tlakom a prietokom.

• Riadenie sekcií kvapkovej závlahy a mikrozávlahy v záhradách, na terasách a balkónoch.

• Závlahové systémy malých verejných zelených plôch, detských ihrísk a oddychových zón


FAQ

Aký je pracovný tlak a prietok elektromagnetického ventilu Rain RN 150?

Rain RN 150 pracuje v rozsahu 1 – 12 bar. Prevádzkový prietok sa pohybuje od 10 l/min do 90 l/min. Ventil sa testuje kusovo pri tlaku 14 bar.

Aký je rozdiel medzi elektromagnetickým ventilom Rain RN 150 a Rain RN 155 PLUS?

Rain RN 150 je navrhnutý pre menšie systémy s prietokom 10 – 90 l/min. Ponúka širšiu škálu pripojení vrátane 1/2" F a 3/4" F. Rain RN 155 PLUS je určený pre väčšie systémy s prietokom 15 – 150 l/min.

Aké pripojenia sú dostupné v sérii Rain RN 150?

Séria RN 150 ponúka najširšiu škálu pripojení v portfóliu Rain: 1/2" vnútorný závit, 3/4" vonkajší závit, 3/4" vnútorný závit, 1" vonkajší závit, 1" vnútorný závit a 1" vonkajší × holendrový závit (MxUN). Každé pripojenie je k dispozícii vo verzii 24 VAC aj 9 VDC.

Je nutné inštalovať filter pred elektromagnetický ventil Rain RN 150?

Áno. Pri všetkých elektromagnetických ventiloch sa odporúča inštalovať na prívod vody sieťový alebo diskový filter. Nečistoty vo vode môžu spôsobiť poškodenie membrány, nefunkčnosť ventilu alebo trvalý únik vody.

Je elektromagnetický ventil Rain RN 150 vhodný pre kvapkovú závlahu a mikrozávlahu?

Áno. Rain RN 150 pracuje spoľahlivo už od prietoku 10 l/min, čo ho predurčuje na riadenie sekcií s kvapkovou závlahou a mikrozávlahou. Regulácia prietoku (FC) umožňuje jemné nastavenie prietoku priamo na ventile.
